Passer les rapports d’une voiture, c’est une routine pour la plupart des automobilistes. Mais derrière ce geste banal se cache l’une des parties les plus complexes de la mécanique automobile : la boîte de vitesse. Objet de fascination pour certains passionnés et d’appréhension pour nombre de conducteurs, la boîte joue un rôle clé à chaque trajet. Son architecture enchevêtrée d’engrenages, d’arbres et de pignons assure non seulement la liaison entre moteur et roues, mais garantit aussi la sécurité et la longévité du véhicule. Lire et comprendre un schéma éclaté ne relève pas de l’œil expert du mécanicien : c’est l’arme du conducteur pour détecter pièces défectueuses, identifier l’origine d’un bruit suspect et anticiper la moindre défaillance. Zoom sur cet univers méconnu, véritable colonne vertébrale de la transmission moderne, entre robustesse et précision.

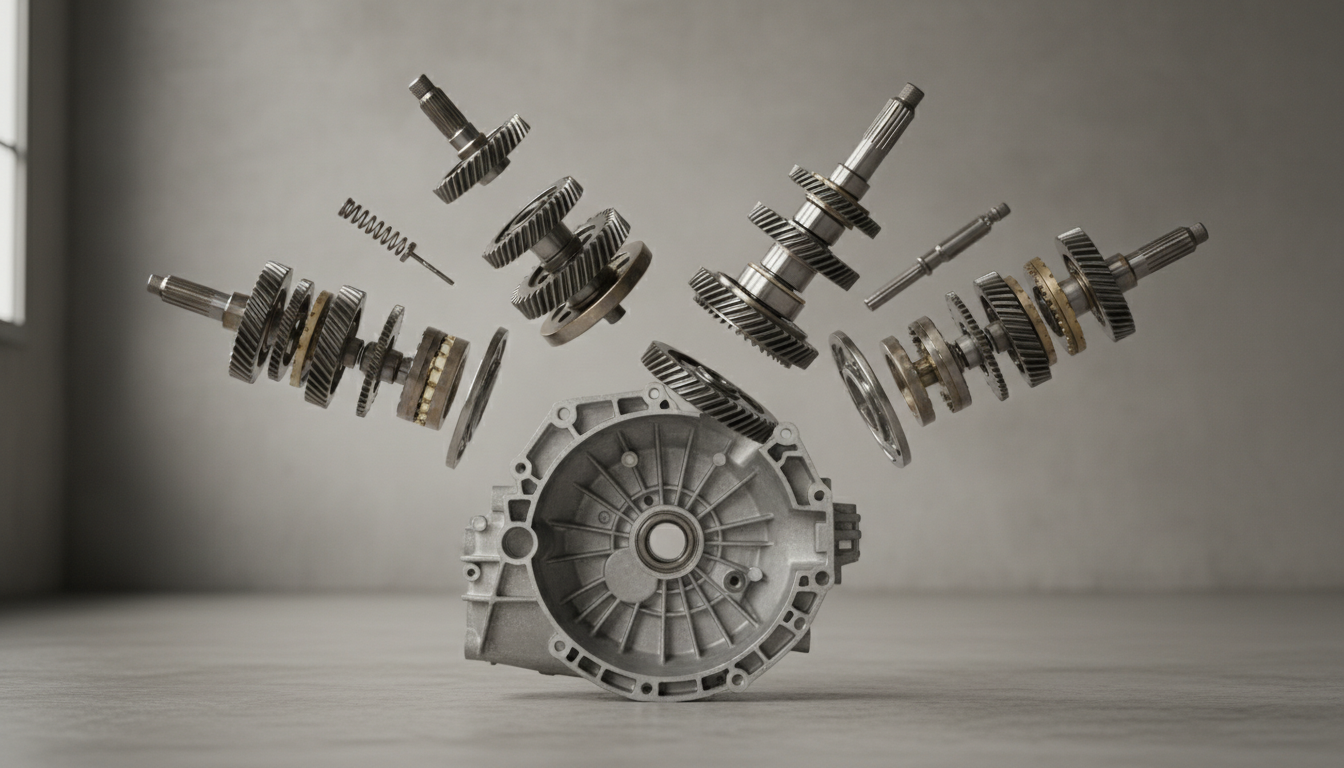

Fonctionnement concret de la boîte de vitesse à travers un schéma éclaté
Visualiser l’intérieur d’une boîte de vitesse grâce à un schéma éclaté permet de lever le voile sur sa complexité et son mode d’action précis. Cette vue technique décortique chaque composant, depuis l’agencement des engrenages jusqu’à l’emplacement du moindre roulement. L’intérêt majeur de cette représentation repose sur la clarté avec laquelle elle explicite le fonctionnement d’un circuit souvent jugé opaque.
Le schéma éclaté révèle comment s’imbriquent les différents composants, chacun ayant un rôle crucial dans la chronologie de la transmission. Les éléments structurants sont :
- Les engrenages de chaque rapport qui déterminent la démultiplication entre moteur et roues.
- L’arbre primaire, recevant la puissance moteur, et l’arbre secondaire, qui la transmet au différentiel.
- Les fourchettes guidant les bagues de synchro et engageant les vitesses.
- Le carter, enveloppant l’ensemble pour garantir rigidité et lubrification optimale.
L’exemple d’un changement de vitesse illustre bien la dynamique : au passage de la seconde, la fourchette provoque l’enclenchement du synchro, qui cale alors l’arbre primaire sur l’engrenage souhaité. Cette transmission sinueuse du mouvement, amplifiée ou réduite selon la démultiplication choisie, modifie le comportement de l’auto de façon décisive. Démarrer en côte, relancer sur autoroute ou effectuer un dépassement demandent à chaque fois une configuration d’engrenages adaptée, gérée en arrière-plan par ce puzzle de métal judicieusement imbriqué.
À force de côtoyer ces schémas lors de réparations, une certitude émerge : anticiper l’usure, c’est savoir reconnaître sur la vue éclatée les pièces fragiles, communes à la plupart des modèles. Mieux comprendre ce “labyrinthe” évite bien des erreurs d’interprétation et rend le dialogue avec un professionnel plus facile.
Une bonne connaissance du schéma éclaté s’avère précieuse pour l’entretien courant, surtout quand il s’agit de repérer des variations de bruit, des à-coups ou de localiser une éventuelle fuite d’huile. Avant d’ouvrir la boîte à outils, jeter un coup d’œil attentif à ce plan technique fait gagner un temps précieux.
Pour le conducteur curieux ou soucieux d’économie, maîtriser le schéma éclaté devient un reflet de sérieux et de prévoyance. Ce principe d’analyse se retrouve autant sur une citadine économique que sur une sportive puissante, voire une Megane RS ou une moto routière haut de gamme. D’un modèle à l’autre, les technologies progressent mais la logique d’ensemble reste universelle.
Avant de se focaliser sur les composants potentiellement vulnérables, il est utile de saisir le trajet exact de la puissance à travers la boîte de vitesse : une aventure mécanique qui mérite qu’on s’y arrête.
Transmission, engrenages et propagation de la puissance moteur
Impossible de dissocier la boîte de vitesse de la notion de transmission et de la science des engrenages. Chaque kilomètre parcouru dépend de l’efficacité avec laquelle la puissance du moteur est modulée, amplifiée ou réduite pour répondre à la situation de conduite. Ici, chaque pièce détient une fonction bien précise, parfaitement visible sur un schéma éclaté.
Déroulement du passage de la puissance dans la transmission
Tout commence au niveau de l’embrayage. Ce point d’entrée transmet l’énergie motrice à l’arbre primaire de la boîte. Suit alors une cascade d’opérations : l’arbre primaire communique le mouvement aux différents pignons, lesquels interagissent via des jeux d’engrenages pour sélectionner le bon rapport de démultiplication. L’arbre secondaire, qui recueille alors l’ensemble de ce flux d’énergie, se charge de le renvoyer vers le différentiel, puis aux essieux et enfin, aux roues.
Entre chaque composant, la lubrification assure la stabilité du mouvement, atténue les frottements et limite l’usure, surtout sous de fortes sollicitations ou lors de longs trajets.
À chaque interaction, le type exact d’engrenages fait la différence. Les engrenages droits, solides mais bruyants, cèdent parfois la place à des versions hélicoïdales plus silencieuses : un détail technique dont la finalité est d’offrir un confort de conduite supérieur, sans sacrifier la robustesse.
Trajet de la force et impact du rapport de démultiplication
La sélection d’un rapport de démultiplication ne se fait pas au hasard. Chaque rapport a pour mission d’optimiser soit la force (démarrage ou montée), soit la vitesse (roulage stabilisé). Insérer la troisième plutôt que la cinquième ou la première modifie non seulement le régime moteur mais aussi le comportement routier global. Une gamme équilibrée de rapports offre à la voiture la capacité d’économiser du carburant et d’améliorer la longévité du moteur. Un engrenage abîmé ou un défaut d’alignement dans ce schéma peut rapidement faire grimper la facture d’entretien, avec des conséquences allant du bruit anormal à la rupture de la transmission.
Ce parcours détaillé rappelle à quel point la qualité d’entretien—choix d’huile adaptée, respect des périodes de vidange, contrôle des joints—devient un facteur déterminant. Un simple oubli peu laisser des dépôts abrasifs circuler dans le circuit, s’attaquant alors aux surfaces métalliques et accélérant l’usure au fil des kilomètres.
En cas d’anomalie, de plus en plus de conducteurs se tournent vers les schémas éclatés interactifs en ligne ou les supports techniques modernes pour comprendre la propagation de la puissance. Cette sensibilisation s’est popularisée avec l’arrivée de plateformes spécialisées, ou de modèles emblématiques mieux documentés, comme certaines BMW d’occasion. Les différents types de transmission (manuelle, automatique, CVT) partagent cette exigence de précision, soulignée par l’essor des véhicules électrifiés dotés de transmissions spéciales.
Face à une mécanique aussi pointue, il est sage d’apprendre à détecter à temps toute faiblesse. Cela permet de prolonger la vie de la boîte de vitesse et d’anticiper les mauvaises surprises.
Reconnaître les signes précurseurs d’une défaillance de boîte de vitesse
En mécanique automobile, l’anticipation vaut bien plus qu’une réparation d’urgence. Savoir repérer les signaux d’alerte de la boîte de vitesse permet d’éviter des pannes coûteuses et des conséquences fâcheuses. Cela débute par une lecture attentive des symptômes identifiés sur le terrain, puis par une interprétation des éléments visibles grâce au schéma éclaté.
Symptômes d’usure et analyse terrain
Plusieurs indices mettent sur la voie d’une défaillance imminente :
- Craquement lors du passage des rapports, souvent signe d’un synchroniseur usé.
- Vitesse qui saute ou refuse de s’enclencher, reflet d’un problème d’engrenage ou de fourchette.
- Fuite d’huile sous le véhicule, alerte sur un joint ou le carter.
- Vibrations anormales au niveau du levier, conséquence d’un arbre dégradé ou déséquilibré.
- Odeur de brûlé, témoin d’un embrayage ou d’une lubrification défaillante.
À l’image d’Emma, qui n’a prêté attention à un bruit léger que lorsque sa boîte est devenue dure à manipuler, l’exemple rappelle l’importance de réagir dès l’apparition d’un signe suspect. Ignorer un craquement ou un passage de vitesse difficile, c’est s’exposer tôt ou tard à une réparation lourde.
Pour s’y retrouver rapidement, il est utile de se référer à un tableau synthétique qui lie chaque symptôme à sa cause probable, puis à la solution recommandée :
| Symptôme | Cause probable | Solution recommandée |
|---|---|---|
| Craquement au passage | Synchroniseur usé | Remplacement du synchro |
| Vitesse qui saute | Fourchette ou pignon endommagé | Révision complète de la boîte |
| Fuite d’huile | Joint fatigué ou carter fissuré | Changement du joint ou du carter |
| Vibrations anormales | Arbre déséquilibré/défectueux | Contrôle et remplacement de l’arbre |
| Odeur de brûlé | Embrayage fatigué/lubrification manquante | Remplacement de l’embrayage |
L’utilisation de la vue éclatée lors des interventions facilite l’identification de la zone fautive : une simple fuite peut se localiser au niveau des joints périphériques, tandis qu’un passage de vitesse difficile guide le diagnostic vers les fourchettes ou les synchros.
Savoir agir vite : la vraie différence sur la facture d’entretien tient moins au hasard qu’à cette discipline décrite par les manuels mais rarement observée… jusqu’au jour où un panne grippe tout le véhicule. Ainsi, reconnaître, comprendre et anticiper—c’est le trio gagnant pour rouler serein.
Gestes à proscrire et erreurs fréquentes sur la boîte de vitesse
Nombre d’incidents de boîte de vitesse trouvent leur origine non pas dans la qualité des pièces mais dans leur mauvaise utilisation au fil du temps. Certaines habitudes ancrées sont délétères et raccourcissent considérablement la durée de vie de la transmission. Repérer et bannir ces gestes fait la différence sur la fiabilité mécanique à long terme.
Comportements à éviter absolument
- Garder sa main sur le levier de vitesse : cette pression constante use prématurément les fourchettes de sélection.
- Changer de rapport trop rapidement sans attendre la synchronisation : cela génère à-coups et fatigue inutile des engrenages et synchroniseurs.
- Négliger les intervalles de vidange d’huile recommandés (généralement entre 60 000 et 100 000 km).
- Rouler à faible régime sur un rapport trop élevé : impose une contrainte exagérée à l’arbre secondaire et aux pignons.
- Ignorer tout bruit suspect ou vibration inhabituelle : c’est accepter le risque qu’une petite anomalie tourne à la catastrophe.
Illustration fréquente : certains conducteurs de citadines, peu enclins à réaliser des entretiens réguliers, s’exposent à des pannes spectaculaires dès la moindre anomalie prolongée. Thomas, par exemple, n’a jamais réalisé de vidange sur la transmission de sa voiture, croyant ce soin superflu. Résultat : défaut chronique de synchronisation dès 120 000 km, et une facture salée à la clé.
Le respect de la lubrification, l’écoute attentive des bruits lors de chaque passage de rapport et la réalisation d’un entretien périodique suffisent pourtant à éviter la majorité des réparations lourdes, des pannes d’embrayage ou de boite. Les conseils en la matière abondent sur les manuels spécialisés mais aussi dans l’expérience cumulative des mécaniciens professionnels.
Face à une transmission autonome, la prévention reste l’arme la plus efficace. Cela vaut aussi bien pour une compacte classique que pour des modèles plus pointus présentés sur des sites comme des fiches ultra techniques sur la mécanique automobile moderne. Garder ces réflexes, c’est garantir une boîte de vitesse durable.
L’idée centrale à retenir ici : la longévité de la transmission dépend moins de sa marque que de la discipline de l’utilisateur. Mieux vaut prévenir que démonter tout le système un dimanche matin sur le bord de la route.
Entretien méthodique de la boîte de vitesse : check-list et bonnes pratiques
L’entretien rigoureux d’une boîte de vitesse permet d’augmenter sensiblement la longévité des engrenages, la fluidité de la transmission et d’éviter bien des fragrances désagréables sous le capot.
Plan d’action pour prolonger la durée de vie de la mécanique
Un bon plan d’entretien se compose de gestes réguliers, de contrôles et d’interventions préventives adaptés à l’usage—ville, autoroute, usage sportif. Voici les étapes essentielles à intégrer :
- Vérification du niveau d’huile boîte à chaque révision, et ajustement en cas de baisse ;
- Contrôle des joints et de l’étanchéité pour éviter toute fuite préoccupante ;
- Réalisation de la vidange avec une huile spécifique préconisée par le constructeur ;
- Analyse des sons et signaux anormaux lors de chaque trajet, surtout après un passage difficile ;
- Respect du temps de chauffe à froid, crucial pour une bonne lubrification initiale ;
Un tableau synthétique permet de structurer ces opérations et d’organiser son entretien :
| Action | Fréquence | Conseil pratique |
|---|---|---|
| Contrôle niveau d’huile | À chaque révision | Effectuer à froid et sur surface plane |
| Vidange d’huile de boîte | 60 000 à 100 000 km | Utiliser exclusivement l’huile constructeur |
| Vérification joints et étanchéité | Annuellement | Surveiller toute trace de fuite sous la voiture |
| Analyse des bruits inhabituels | Dès apparition d’un son suspect | Faire contrôler par un professionnel |
| Contrôle technique | Tous les deux ans | Orientation sur les points de transmission |
Adopter ces gestes, c’est limiter stress et mauvaises surprises. Cela permet de détecter de potentielles anomalies et de préserver efficacement la chaîne de transmission, au bénéfice du portefeuille et de la sécurité. Certains modèles de voitures équipés d’une boîte de vitesse manuelle, voire de transmissions spécifiques comme le CVT, exigent le respect très strict de ces règles pour éviter tout souci sur route.
Pour qui souhaite aller plus loin, explorer un schéma éclaté pour son propre véhicule—qu’il s’agisse d’une citadine, d’une sportive ou d’un modèle hybride récent—s’avère d’une grande aide pour dialoguer efficacement avec son garagiste, voire pour réaliser soi-même certaines vérifications élémentaires. La mécanique automobile n’a ainsi plus de secret pour l’usager méthodique et averti.
